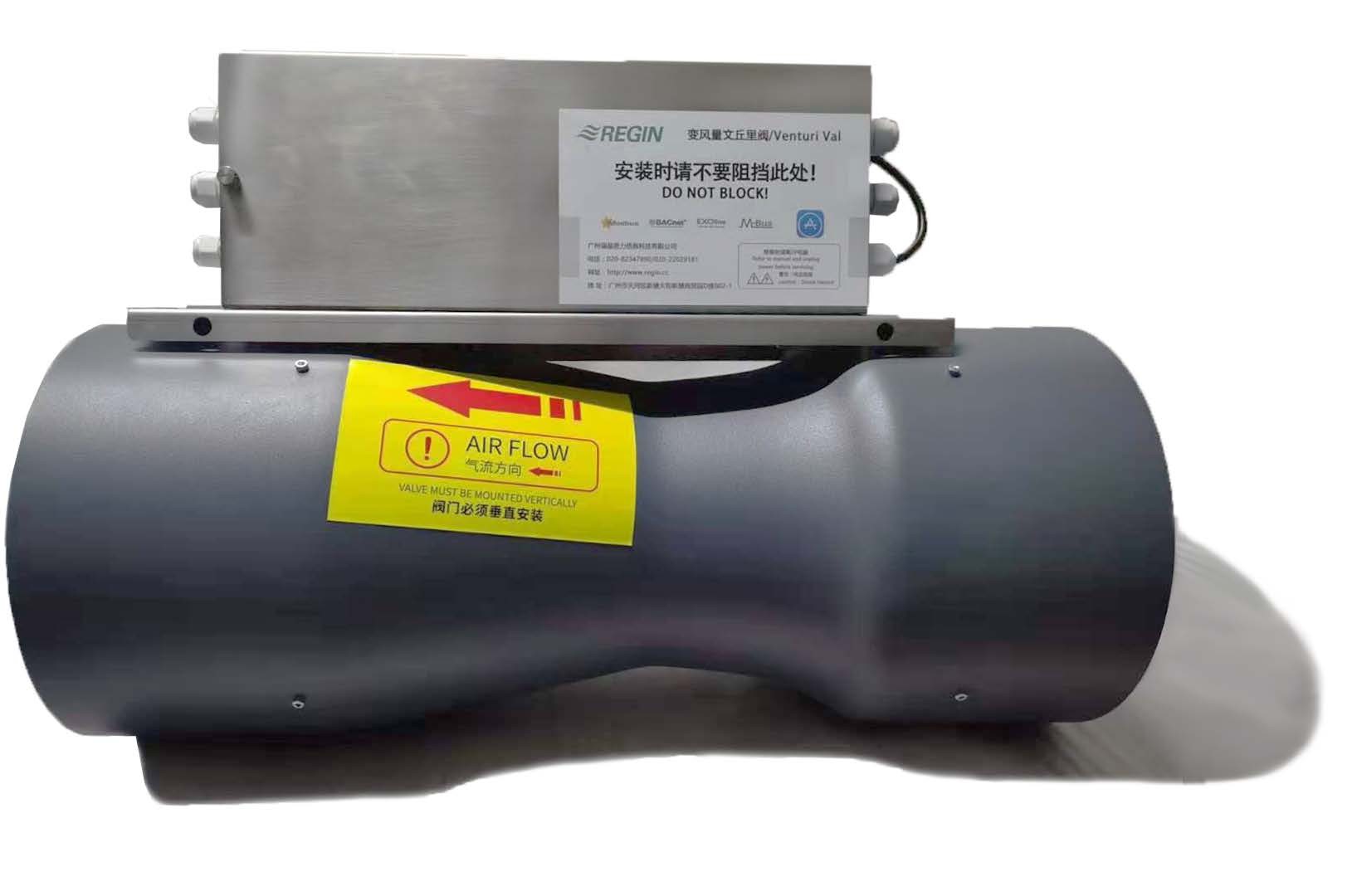

瑞晶文丘里阀将机械的 、压力无关的调节阀与高速度的位置/气流控制器结合在一起 ，满足了气流控制的独特需求。这类阀门可以被用于定风量控制 、双稳态控制或者变风量控制的应用场合。

压力无关操作：所有类型的阀门都包括一个可以即刻响应的机械组件 ，该组件用于在静压变化时保持风量设定点。

气流控制：通过气流速度控制器组件定位 ，风量可以得到调整。

目前所生产的文丘里阀口径大小有200mm（8寸） 、250mm（10寸） 、300mm（12寸） 、350mm（14寸） 四种。

定风量文丘里阀可以提供稳定的气流风量 ，属于机械式自力装置的一种 ，适用于需要定风量的通风空调系统中。

在新风系统 、排风系统 、变风量空调系统和净化空调系统中 ，适当使用定风量文丘里阀 ，可起到优化系统设计 ，平衡送 、排风 ，调试工作量减少等作用 ，这样在很大程度上保证了系统调节***的加强 ，令空调和通风系统效果也更有保证。

变风量文丘里阀根据所要求的风量 ，在收到控制器提供一个控制信号之后 ，便被迅速调节到相应的位置 ，除了风量控制之外 ，还可以连接各类传感器或数字量输入信号 ，完成对风量 、风量差 、压力 、温度等参数的控制 ，只要风管的压力在变风量文丘里阀的工作范围内 ，文丘里阀便会***的控制空气的流量。

作为空调通风系统未端风量控制设备 ，变风量文丘里阀适用于所有对风量需要***控制的场合。

在VAV（Variable Air Volume，变风量）系统中，文丘里阀发挥着至关重要的作用，主要体现在以下几个方面：

1. 1、***控制气流：文丘里阀利用文丘里效应，通过气体在收缩和扩张区域之间的流动特性，实现对气流速度、压力和流量的***控制，这对于VAV系统中根据实际需求调节风量非常关键

2. 2、快速响应：文丘里阀具有快速响应特点，能够在不到1秒的时间内对管道静压的变化做出反应，确保通风柜内的气流达到***状态，提高系统的稳定性和可靠性

3. 3、压力无关性：文丘里阀具有压力无关性，能够在150pa-750pa的压降范围内工作而不受管道内静压变化的影响，这保证了即使在系统压力变化的情况下也能维持恒定的风量，对于维持VAV系统的稳定性尤为重要

4. 4、节能效果：VAV系统通过调节风量而非送风温度来满足不同区域的温度需求，当室内负荷变化时，VAV末端的风量减少，空调机组的总送风量也相应减少，从而降低能耗。文丘里阀在这一过程中起到核心的调节作用

5. 5、提高室内空气质量：文丘里阀通过***控制气流，有助于在关键环境中保持***的室内空气质量，防止污染物进入敏感空间，确保居住者和过程的安全

6. 6、系统自动化：文丘里阀可以与VAV系统的自动化控制设备连接，实现系统的智能控制，进一步提升系统的效率和便捷性

7. 7、优化实验室空气管理策略：在实验室送排风系统中，文丘里阀VAV系统能够根据实验室内部的实际需求，自动调节送风量和排风量，保持室内压力稳定，有效避免有害气体外泄或外部空气侵入

8. 8、易于安装和维护：文丘里阀专为简单安装和最少维护而设计，其紧凑的设计允许轻松集成到现有的HVAC系统中，耐用的结构确保了持久的性能和最少的维护

9. 9、出厂前标定：所有变风量文丘里阀在出厂前 ，全部经过单独***的标定 ，测量最多达51个标定点的阀位-压力-风量曲线表 ，安装之后 ，连接控制信号 ，便   能准确控制风量

10. 10、失电复位：在许多变风量文丘里阀的应用场合 ，对于报警断电或意外断电后 ，文丘里阀开启或关闭有明确的规定。如通风柜排风文丘里阀失电后通常需  要处于全开位置 ， 以免通风柜内有毒气体无法排出


       11、标准的控制信号和通讯网络：变风量文丘里阀可以接受标准的0-10VDC输入信号控制阀门开度和风量 ，也可以直接通过Modbus RTU通讯或BACnet的方式进行风量控制
